Phân tích sự cố giảm áp đột ngột trong hệ thống khí nén
Phân tích sự cố giảm áp đột ngột trong hệ thống khí nén điều khiển của toàn nhà máy
Hệ thống khí nén điều khiển của nhà máy điện đóng vai trò là nguồn khí điều khiển thiết bị và là nguồn năng lượng vận hành cho các thiết bị khí nén của tổ máy phát điện (van khí nén đóng mở và điều chỉnh, v.v.). Khi thiết bị và hệ thống hoạt động bình thường, áp suất làm việc của một máy nén khí là 0,6~0,8 MPa, và áp suất đường ống chính cấp hơi của hệ thống không nhỏ hơn 0,7 MPa.
1. Quá trình xảy ra sự cố

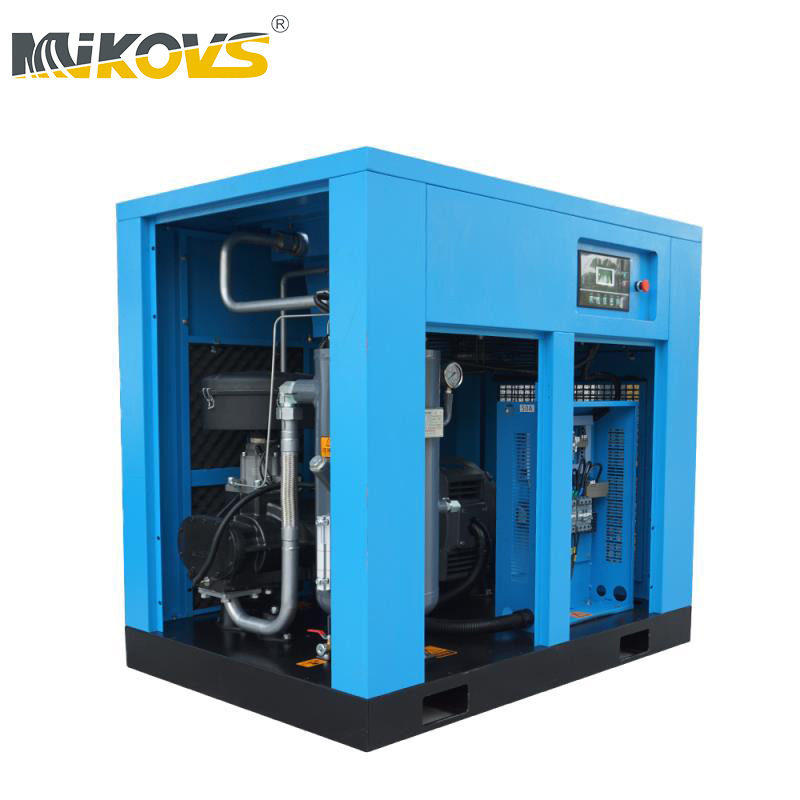

Máy nén khí điều khiển A và B của nhà máy điện đang hoạt động, máy nén khí điều khiển C đang ở trạng thái dự phòng nóng. Vào lúc 11:38, nhân viên vận hành giám sát và phát hiện các van khí nén của Tổ máy 1 và 2 hoạt động bất thường, không thể mở, đóng và điều chỉnh bình thường. Kiểm tra thiết bị tại chỗ và thấy rằng ba máy nén khí điều khiển đang hoạt động bình thường, nhưng các tháp sấy của ba máy nén khí điều khiển đều bị mất điện và ngừng hoạt động. Các van điện từ ở cửa hút của tháp sấy đã bị ngắt điện và tự động đóng lại. Áp suất trong đường ống giảm nhanh chóng.
Kiểm tra thêm tại chỗ cho thấy nguồn điện cấp trên “hộp phân phối điều khiển nhiệt độ phòng máy nén khí” của ba tháp sấy máy nén khí đo lường bị mất điện, và thanh dẫn điện của nguồn điện cấp trên “phần MCC máy nén khí đo lường 380 V” bị mất điện áp. Khắc phục sự cố hộp phân phối điều khiển nhiệt độ trong phòng máy nén khí và các tải của nó (tháp sấy máy nén khí, v.v.) và xác nhận rằng sự cố do các bất thường tải khác trong phần MCC của máy nén khí đo lường gây ra. Sau khi cô lập điểm sự cố, cấp điện cho “phần MCC máy nén khí đo lường 380 V” và “hộp phân phối điều khiển nhiệt độ phòng máy nén khí”. Nguồn điện của ba tháp sấy máy nén khí đo lường đã được khôi phục và đưa vào hoạt động trở lại. Sau khi van điện từ cửa hút được cấp điện, nó cũng sẽ tự động mở, và áp suất của đường ống chính cấp khí nén cho thiết bị sẽ dần tăng lên áp suất bình thường.
2. Phân tích nguyên nhân sự cố
1. Thiết kế nguồn điện của tháp sấy không hợp lý
Nguồn điện cấp cho ba tháp sấy của máy nén khí dụng cụ và hộp điều khiển van điện từ đầu vào được lấy từ hộp phân phối điều khiển nhiệt trong phòng máy nén khí dụng cụ. Nguồn điện của hộp phân phối này là mạch đơn và chỉ lấy từ áp suất khí nén dụng cụ 380 V. Phần MCC của máy không có nguồn điện dự phòng. Khi xảy ra sự cố mất điện áp thanh dẫn trong phần MCC của máy nén khí dụng cụ, hộp phân phối điều khiển nhiệt của phòng máy nén khí dụng cụ và các tháp sấy của máy nén khí dụng cụ A, B và C đều bị mất điện và ngừng hoạt động. Van điện từ đầu vào cũng tự động đóng khi mất điện, khiến áp suất của đường ống chính cấp khí nén dụng cụ giảm nhanh. Lúc này, các van khí nén của hai tổ máy không thể đóng mở và điều chỉnh bình thường do áp suất nguồn khí thấp. Hoạt động an toàn của các tổ máy phát điện số 1 và số 2 bị đe dọa nghiêm trọng. 2. Thiết kế mạch tín hiệu trạng thái hoạt động nguồn điện tháp sấy chưa hoàn thiện. Thiết bị cấp điện tháp sấy được đặt tại chỗ. Tuy nhiên, bộ phận giám sát từ xa trạng thái hoạt động nguồn điện tháp sấy chưa được lắp đặt, và mạch giám sát từ xa tín hiệu nguồn điện chưa được thiết kế. Nhân viên vận hành không thể giám sát trạng thái hoạt động của nguồn điện tháp sấy từ phòng điều khiển trung tâm. Khi nguồn điện tháp sấy gặp sự cố, họ không thể phát hiện và thực hiện các biện pháp khắc phục kịp thời.
3. Thiết kế mạch tín hiệu áp suất của hệ thống khí nén điều khiển chưa hoàn thiện. Ống chính khí nén điều khiển đã được lắp đặt, nhưng các bộ phận đo áp suất hệ thống và truyền dữ liệu từ xa chưa được lắp đặt, và mạch giám sát từ xa tín hiệu áp suất hệ thống chưa được thiết kế. Nhân viên trực điều khiển trung tâm không thể giám sát áp suất ống chính của hệ thống khí nén điều khiển từ xa. Khi áp suất hệ thống và ống chính thay đổi, nhân viên trực không thể phát hiện ngay lập tức và thực hiện các biện pháp khắc phục nhanh chóng, dẫn đến kéo dài thời gian hỏng hóc của thiết bị và hệ thống.
3. Biện pháp khắc phục
1. Cải thiện nguồn cấp điện cho tháp sấy
Chế độ cấp điện của tháp sấy gồm ba máy nén khí đo lường đã được thay đổi từ cấp điện đơn sang cấp điện kép. Hai nguồn cấp điện được khóa lẫn nhau và tự động chuyển đổi để cải thiện độ tin cậy của nguồn cấp điện cho tháp sấy. Các phương pháp cải tiến cụ thể như sau:
(1) Đặt một bộ thiết bị chuyển mạch tự động nguồn mạch điện (loại CXMQ2-63/4P, phân phối) trong phòng phân phối điện PC công cộng 380 V, nguồn điện được lấy từ các khoảng thời gian chuyển mạch dự phòng của phần PCA công cộng 380 V và phần PCB tương thích, và đầu ra của nó được kết nối với nguồn đầu vào của bộ điều khiển phân phối hộp trong thiết bị điều khiển phòng máy. Theo phương pháp chiến đấu dây này, nguồn điện của hộp phân phối điều khiển nhiệt trong phòng máy nén khí thiết bị được chuyển từ thiết bị máy nén khí MCC phần 380 V sang đầu ra của thiết bị chuyển mạch nguồn hai mạch và nguồn điện được chuyển từ một mạch kép đơn sang có khả năng chuyển mạch tự động.
